L’incisive centrale, le graal du praticien et du prothésiste

Par Pierre LAYAN, Asselin BONICHON le 02-06-2020

Impérative en cas de fracture, la réhabilitation de l’incisive centrale constitue le défi majeur de la dentisterie esthétique. L’œil compare une dent antérieure à sa controlatérale. Ici, la controlatérale est la dent adjacente. L’effet miroir fait ressortir le moindre défaut de forme, de luminosité, de teinte ou de texture.



Vue initiale

Fig. 01 : vue du sourire du patient.



Monsieur T, 30 ans, se présente à notre cabinet après un choc violent au visage lors d’un match de rugby. À l’examen endobuccal nous constatons une fracture du bord incisif de la 11, sans exposition pulpaire. La 21 présente une fêlure horizontale, qui dévie la propagation de la lumière avec une translucidité augmentée au niveau du bord incisif.



Vue intrabuccale

Fig. 02 : vue intrabuccale de la 11 fracturée et de la 21 fissurée.



Plan de traitement proposé au patient :
•
Facette céramique sur la 11,
•
Pas d’intervention sur la 21. La fêlure y est superficielle et une restauration serait trop invasive. Le patient est informé de la fragilité de cette dent et de la nécessité d’une surveillance régulière.



Avant de préparer une dent (taille et déshydration) il est primordial d’effectuer le relevé des teintes par photographies en lumière naturelle et polarisée. Nous utiliserons ici le protocole eLAB. Une carte grise étalonnée permettra au céramiste de calibrer les blancs sur le logiciel eLAB, visible ici dans sa version automatisée: eLAB prime(2).



Prise de teinte

Fig. 03 et 04 : prise de teinte selon le protocole eLAB en lumières normale et polarisée.



Avant de commencer, un composite est monté (sans protocole adhésif) sur la 11 et la reconstitue. Une clef en silicone transparent est prise pour la réalisation de la provisoire. La préparation de la dent se fait à minima, car le substrat est clair, donc plus aisé à travailler. (Un substrat sombre nécessiterait un espace prothétique plus important ainsi qu’une chape à la fois plus épaisse et plus opaque.)

Ici, le céramiste retrouvera un substrat clair, similaire à celui de la controlatérale, avant de monter ses masses de céramique à la recherche d’un mimétisme en miroir. Le collage sera d’autant plus stable dans le temps qu’il sera fait sur de l’émail, d’où notre souci de préparer la dent a minima.



Préparation Dentaire

Fig. 05 et 06 : préparation dentaire à minima de la 11 et objectivation des épaisseurs de préparation.



L’étape suivante est un nouveau relevé de la couleur du substrat, toujours par protocole eLAB.



Prise de teinte en substrat

Fig. 07 et 08 : prise de teinte du substrat selon le protocole eLAB.



La photo du visage du patient permettra au prothésiste d’analyser le rapport entre la position du maxillaire et la ligne bi pupillaire.



Photo-du-patient

Fig. 09 : vue du visage du patient et de la position de la ligne bi pupillaire.



Sur la préparation, on place maintenant un spot d’etching, suivi d’un rinçage / séchage d’abord, puis d’un spot d’adhésif. Du composite photopolymérisable est alors injecté dans du silicone transparent afin de réaliser la provisoire.



Photo-10-11

Fig. 10 et 11 : réalisation de la provisoire par composite fluide photopolymérisable.



Dans notre approche, le prothésiste est, à ce stade, dans la position du peintre devant une toile vierge(3). Fort de son expérience, et avec l’assistance du logiciel eLAB, il réalise la stratification et le montage de sa céramique(4).



Modèle 3D

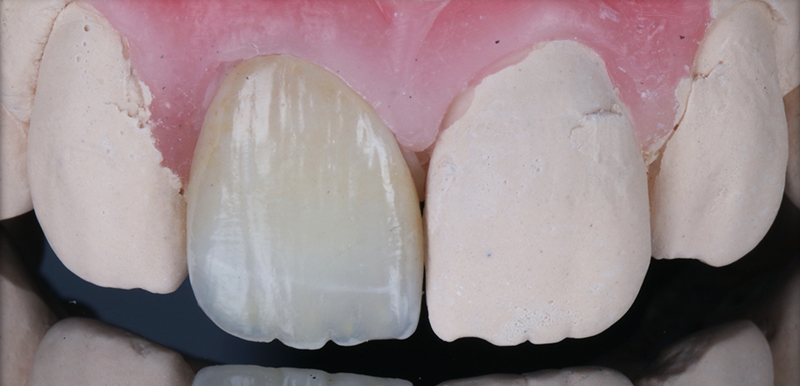

Fig. 12 : travail du céramiste sur modèle en plâtre.



Après réceptions et traitements des empreintes, nous réalisons un modèle de contrôle avec de la cire rose pour simuler la gencive et du composite naturel die pour reproduire la teinte du substrat, dans le but de se rapprocher au maximum de la situation clinique lors des différents essayages virtuels.

Nous réalisons un wax up virtuel de la dent définitive, pour visualiser l’espace total disponible censé  recevoir une armature et du cosmétiques. Nous imprimons notre armature pour la presser par la suite.



En parallèle nous validons les photos grâce au logiciel elab-prime, afin de pouvoir commencer l’analyse, en choisissant la marque de la céramique que nous allons utiliser, le l.a.b du substrat, l’épaisseur de notre cosmétique et pour finir, le choix de la dent que nous souhaitons copier.

Sans suit une formule nous donnant la teinte de l’armature que nous devons réaliser, ainsi que deux mélanges pour la réalisation de nos dentines et les émaux  à utiliser.



Indication du logiciel eLab

Fig. 13 : indication du logiciel eLAB sur la dent miroir 21 et le substrat 11.



Une fois notre armature pressée, nous réalisons une cuisson de connexion; nous pouvons donc passer à la stratification, en respectant le schéma donné par le logiciel et y incorporer des subtilitées, opales, transparents colorés, fêlures…



Après notre première cuisson, nous procédons à la mise en forme de notre dent, et nous effectuons un polissage mécanique, afin de placer notre réalisation sur le modele de contrôle, pour une prise de photos selon le protocole eLAB dans le but d’effectuer un essayage virtuel.



Essayage sur modèle personnalisé

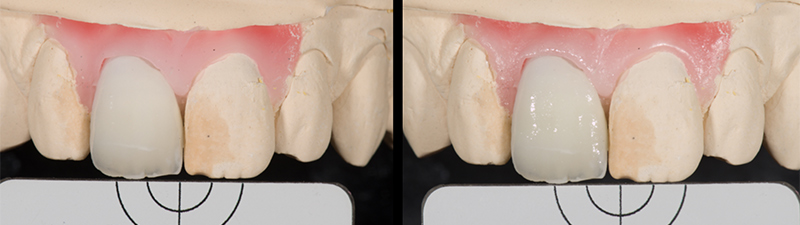

Fig. 14 : essayage des la céramique sur modèle personnalisé pour prise photo selon protocole eLAB.



Essayage numérique et validation

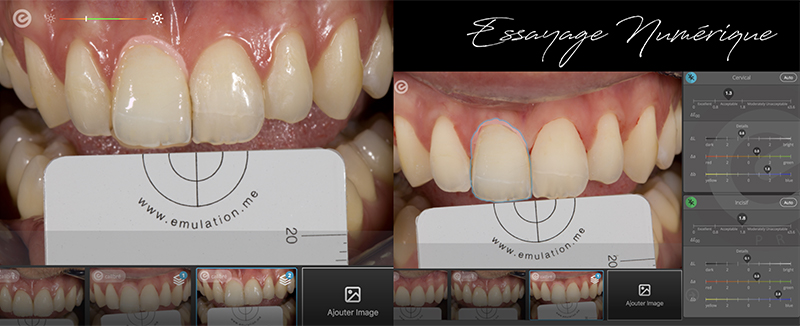

Fig. 15 : essayage et validation numérique de la bonne intégration de la céramique.



Celui-ci, étant satisfaisant, nous décidons de glacer notre céramique et de l’envoyer au cabinet.



La céramique est validée avec le patient. Un try in à base de gel de glycérine est utilisé pour que la lumière soit transmise de la dent à la céramique sans interposition d’air. Puis, à sec, sous digue, l’adaptation de la céramique aux limites est vérifiée.



Essayage prothétique

Fig. 16 : validation des limites prothétiques et collage sous digue.



Le résultat à une semaine post réhydratation est très satisfaisant. Une cicatrisation post collage est nécessaire au niveau du collet de la 11.



Pose de la céramique

Fig. 17 et 18 : pose de la céramique.



L’esthétique de la céramique en bouche est contrôlée, notamment en observant attentivement les lèvres du patient.



Validation

Fig. 19 : validation du rapport céramique / lèvres du patient.



Épilogue : La réhabilitation de l’incisive centrale reste une opération complexe. Dans le cas étudié, le résultat et la bonne intégration esthétique ont pu être obtenus grâce à la qualité du substrat des dents existantes, au talent et à l’expérience du technicien, à l’aide numérique d’eLAB et à… un zest de chance.



Références bibliographiques :

(1) Azogui, D. Derman, D. Ibraimi, B. Pomes : le protocole eLAB dans la réalisation d’une restauration unitaire antérieure, Réalité clinique   2019. Vol. 30, n° 1.

(2) A. Salehi et col : e-LAB : un nouveau système d’analyse et de contrôle chromatique. In Réalités Cliniques 2019. Vol. 30, n° 3 : pp. 206-214.

(3) Atsushi Suzuki : Opacity control using pressed ceramic  part 1: material selection QDT 2014.

(4) Sacha hein et col : eLABor_aid: a new approach to digital shade management, in the International Journal of esthetic dentistry 2017. Vol 12 n° 2.


Le cas clinique a été réalisé par le Dr Pierre Layan, exercice privé : 2 avenue Hoche 75008 Paris. La céramique fut réalisée par Asselin Bonichon au laboratoire LNT- Laboratoire Nouvelles Technologies.

Ce cas clinique est le gagnant de la catégorie esthétique du concours Dental Challenge organisé sur Instagram.
